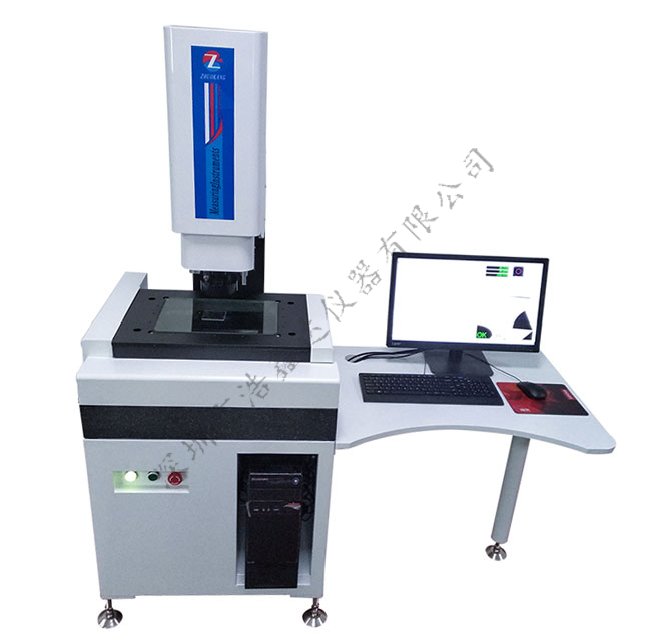

♦ HX全自動二次元影像測量?jī)x,擁有獨特的底座、立柱花崗石結構設計，全新的數字測量計算方式,穩定而精準的測量精度，是現代化企業產品尺寸檢驗測量不可缺少的精密儀器。
♦ HX全自動二次元影像測量?jī)x為傳統投影儀的升級替換產品，傳統投影儀只是將物體通過光學投影放大后利用數據處理器進行簡易測量，而影像測量?jī)x則是將被測物體通過圖像采集方式清晰地轉換 到電腦中，并采用HX專用影像測量軟件，針對拍攝于電腦軟件中的產品圖片，通過不同的測量工具（點、線、圓、圓弧、角度等）來測量物體尺寸,最終以不同文檔格式來保存測量數據（WORD、EXCEL或CAD）,其準確性及實用性均遠遠超越傳統投影儀。
♦ HX自動二次元影像測量?jī)x適用于以二維測量為目的一切應用領域，主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，既可以用于實驗室，也可以用于工程現場；廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
◇產品特點
♦ HX影像測量?jī)x采用德國COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
♦ 由二坐標工作臺、電子光柵尺與數據處理器組成數字元測量及數據處理系統；
♦ 底座、立柱均采用花崗石結構設計，外觀簡潔大方，永不生銹，永不變形；
♦ X、Y、Z三軸均采用進口精密滾珠摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；
♦ 底光采用LED磨砂冷光源，光源均勻分布，保證產品輪廓各個角落之光照均勻度；
♦ 表面光由3組環形LED光源組成，均為恒流電源驅動，連續可調；
♦ 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
♦ 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
♦ 儀器與計算機連接后,采用專用影像測量?jī)x軟件對測繪圖形進行處理及輸出。
♦ 標配HX測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧、自動去毛刺，可測點、線、圓、圓弧、角度、距離等（詳細軟件功能見以下參數）；
♦ 可將測量結果導入AUTOCAD中，與產品原圖進行對比，也可簡單處理形成工程圖；
♦ 可將測量數據或圖形導入WORD或EXCEL做報表；
主要參數：
|
型號 |
HXD3020C |
HXD4030C |
HXD5040C |
其它規格可訂制 |
|
|
行程 |
300*200*200 |
400*300*200 |
500*400*200 |
|
|
|
外形尺寸 |
760*660*1700 |
900*800*1700 |
1100*950*1700 |
|
|
|
臺面尺寸 |
550*380 |
660*500 |
800*640 |
|
|
|
工作臺玻璃尺寸 |
340*240 |
440*340 |
540*440 |
|
|
|
重量 |
480 |
550 |
640 |
|
|
|
承重 |
30 |
35 |
40 |
|
|
|
X 、Y軸測量精度(μm) |
2.0+L/150 |
|
|||
|
Z軸測量精度(μm) |
3.0+L/150 |
|
|||
|
重復精度（μm） |
2 |
|
|||
|
X、Y軸運動速度 |
0-400mm/S（任意選擇） |
|
|||
|
Z軸運動速度 |
0-100m/S(任意選擇) |
|
|||
|
操作方式 |
軟件+搖桿(選) |
|
|||
|
光柵尺 |
0.0005mm玻璃光柵 |
|
|||
|
導軌 |
臺灣“上銀”P級超精密級（行走平行度精度≤0.003mm）直線導軌 |
|
|||
|
絲桿 |
臺灣“TBI”研磨滾珠絲桿 |
|
|||
|
軸承 |
日本原裝“NSK” 雙例組合向心球軸承 |
|
|||
|
電機 |
松下A6 |
|
|||
|
運動控制器 |
UWC4000（全閉環控制） |
|
|||
|
光電限位開關 |
日本原裝“歐姆龍”光電限位開關 |
|
|||
|
攝像機 |
進口 1/2CCD |
|
|||
|
視頻卡 |
SV2000高解析度彩色視頻卡 |
|
|||
|
光源 |
表面 |
LED冷光源 |
|
||
|
輪廓 |
LED平行冷光源 |
|
|||
|
光學鏡頭 |
0.7-4.5x高清晰變焦鏡頭，可選自動變倍鏡頭，1:6.5變倍比，導航功能 |
||||
|
放大倍率 |
光學放大倍率：0.7～4.5×；影像放大倍率：20～128X |
||||
|
軟件 |
HX-CNC專用全自動標準版測量軟件 |
||||
|
電腦 |
聯想商用電腦+19.5寸液晶顯示器 |
||||
|
電源 |
220V/50Hz/3A |
||||
|
工作環境 |
溫度25℃±2℃，溫度變化<2℃/hr，濕度30～80 |
||||
|
影像儀專用桌 |
內置開關電源、控制器、電機驅動器、電源控制開關、指示燈、急停開關、移動滾輪 |
||||
