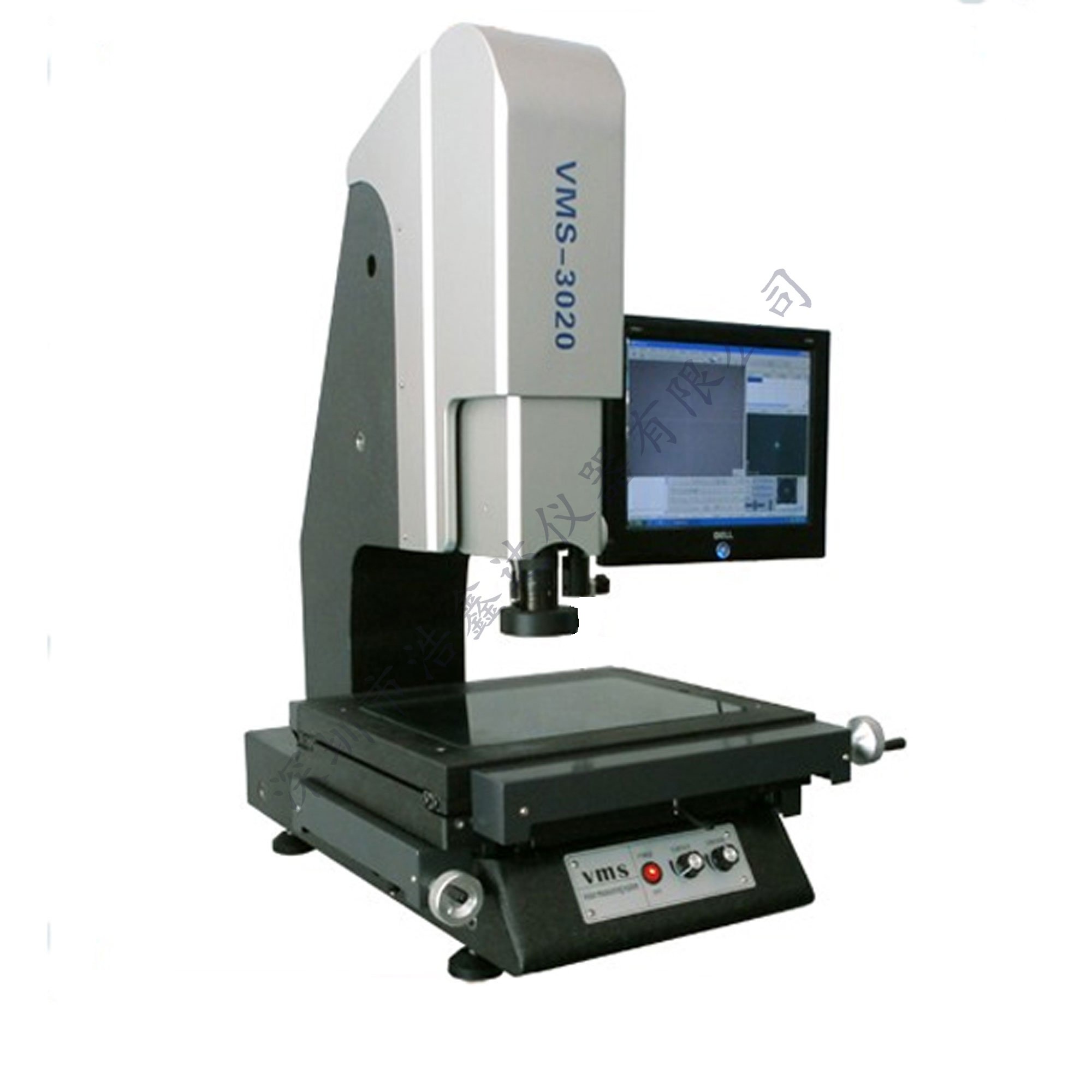

VMS手動影像測量儀（F型/G型）

適于棒形工件或螺紋間距等的測量；

適用于以二維坐標測量為目的的一切應用領域，廣泛應用于機械、電子、儀表、塑膠等行業(yè)。

產品特點：

1.多種形式光源，保證滿足多樣性測量要求；
2.多種數據處理、顯示、輸入、輸出功能；
3.工件擺正功能非常實用；
4.激光指示器專利技術方便對焦和定位；
5.腳踏開關與軟件配合，操作更簡便。

規(guī)格參數：

工作臺	型號	VMS-1510G/VMS-1510F	VMS-2010G/VMS-2010F	VMS-2515G/VMS-2515F	VMS-3020G/VMS-3020F
	金屬臺尺寸(mm)	354×228	404×228	450×280	500×330
	運動行程(mm)	150×100	200×100	250×150	300×200
Z軸升降行程（mm）		200（特殊訂購達400）
截面原點一致性誤差(μm)		G型：E0≤30（Z軸升降行程每100mm）; F型：E0≤20（Z軸升降行程每100mm）
X、Y、Z數顯分辨力：0.5μm X、Y坐標示值誤差：（2.5+L/100）μm(L為被測長度，單位：mm)
影像系統	F型			G型
	1/2”彩色CCD攝像機			1/3”彩色CCD攝像機
	變倍鏡頭倍率：0.7X~4.5X			變倍鏡頭倍率：0.7X~4.5X
	視頻倍率：20~128X			視頻倍率：26.6~171X
	物方視場：11.1mm~1.7m			物方視場：8.1mm~1.3m
	表面光源與透射光源均用LED，亮度可調
