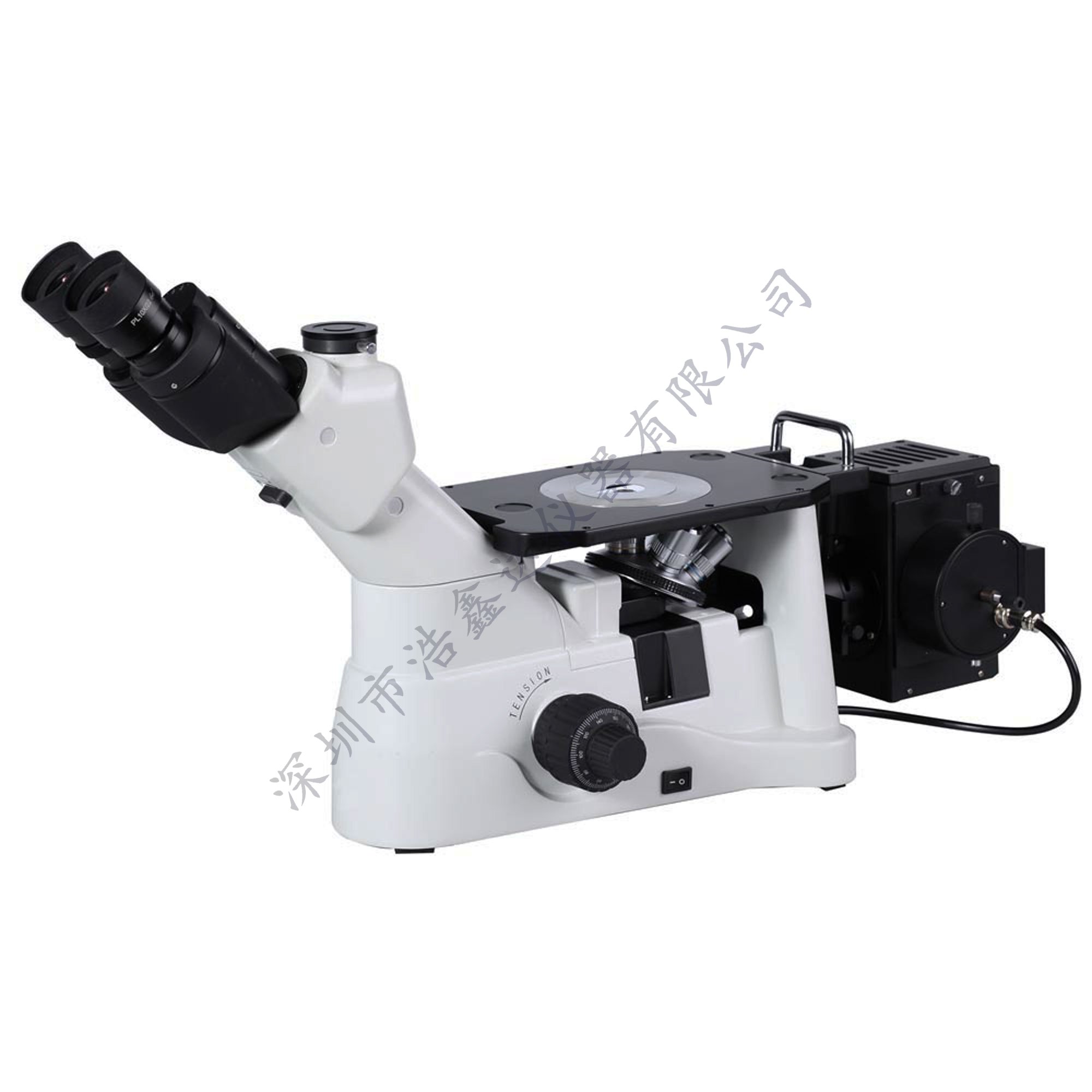

HXD300E倒置金相顯微鏡主要用于鑒定和分析金屬內部結構組織,它是金屬學研究金相的重要儀器,是工業部門鑒定產品質量的關鍵設備,主要用以鑒別和分析各種金屬及合金的組織結構，應用于工廠或?qū)嶒炇疫M行鑄件質量鑒定，原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
簡介
■光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更舒適。
■目鏡及物鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺，無限遠平場消色差超長工作距專業金相物鏡，無蓋玻片設計。
■觀察筒：鉸鏈式三目，視度可調節，45°傾斜，可對觀察圖像進行采集和保存，配置電腦和專業軟件實現圖像分析。
■調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程40mm，微調精度0.002mm。
■照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應89V-240V寬電壓，12V50W進口鹵素燈，有效保護和延長鹵素燈泡的使用壽命。
■載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
主要參數
1.目鏡
|
類 型 |
放大倍數 |
視場 |
備 注 |
|
高眼點大視野平場目鏡 |
PL10X |
Φ22 |
標配 |
|
PL15X |
Φ16 |
選配 |
2.物鏡
|
類 型 |
放大倍數 |
數值孔徑 |
工作距離 |
|
平場消色差專用金相物鏡 |
LMPL5X |
0.15 |
10.8 |
|
LMPL10X |
0.30 |
10.0 |
|
|
LMPL20X |
0.45 |
4.0 |
|
|
LMPL50X |
0.55 |
7.8 |
|
|
LMPL100X |
0.80 |
2.1 |
3.光學總放大倍數：50X—1500X; 內定位五孔轉換器.
4.載物臺：固定平臺：尺寸160X250mm，金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板
5.偏光裝置:起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉
6.調焦系統：粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置
7.反射照明系統：反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素燈，中
心可調，,亮度連續可調
8.濾色鏡：Φ32mm黃/綠/藍/中性
9。攝像裝置：0.5X C型攝像接筒
系統組成
電腦型(300E): 1.金相顯微 2.適配鏡 3.攝像器(CCD) 4.計算機
數碼相機型金相顯微鏡(300D): 1.金相顯微 2.適配鏡 3.數碼相機
總放大參考倍數
HXD300E型：50--2800倍（17寸顯示器） HXD300D型：50--2600倍(數碼相機)
